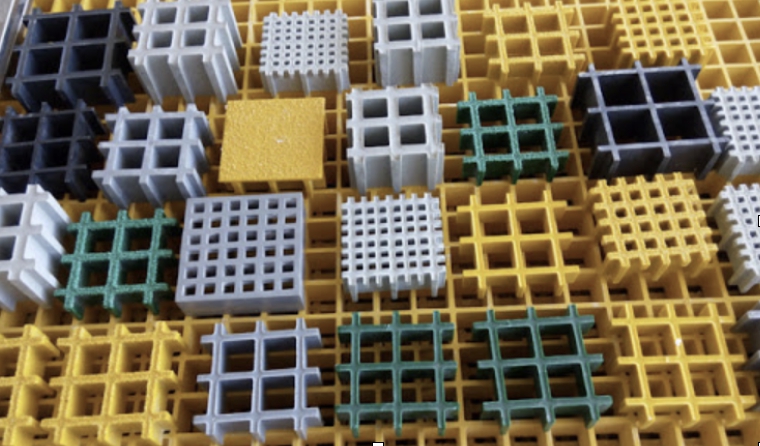

frp Grating
( ตะแกรงไฟเบอร์ )

คุณสมบัติโครงสร้าง ตะแกรงไฟเบอร์

  • 1. ไฟเบอร์กลาสเซและเรซิ่นอิ่มตัวเต็มที่ตะแกรง FRP เพื่อเพิ่มความต้านทานการกัดกร่อน
  • 2. โครงสร้างโดยรวมของตะแกรง FRP จะรับน้ำหนักเท่า ๆ กันซึ่งจะช่วยในการติดตั้งตะแกรงและโครงสร้างรองรับน้ำหนักที่สม่ำเสมอ
  • 3. พื้นผิวมันวาวของตะแกรง FRP และตาข่ายตัวเอียงทำให้ตะแกรงทำความสะอาดตัวเองได้
  • 4. พื้นผิวตะแกรง FRP เว้าเพื่อให้ตะแกรง FRP มีประสิทธิภาพในการป้องกันการลื่นไถล

คุณสมบัติ FRP Grating

  • 1. ความต้านทานต่อการกัดกร่อนของสารเคมีที่หลากหลายมีความต้านทานการกัดกร่อนที่ดีเยี่ยม
  • 2. สารหน่วงไฟที่ดีเยี่ยมถึงสารหน่วงไฟระดับ ASTM E84
  • 3. รูปลักษณ์ที่สวยงามและบำรุงรักษาง่ายสีสดใสไม่ซีดจาง
  • 4. ฉนวนกันความร้อนในสภาพแวดล้อมที่เป็นอันตรายด้วยไฟฟ้าที่มีความปลอดภัยที่ดี
  • 5. ออกแบบฟรีเสถียรภาพมิติ
ตะแกรงไฟเบอร์

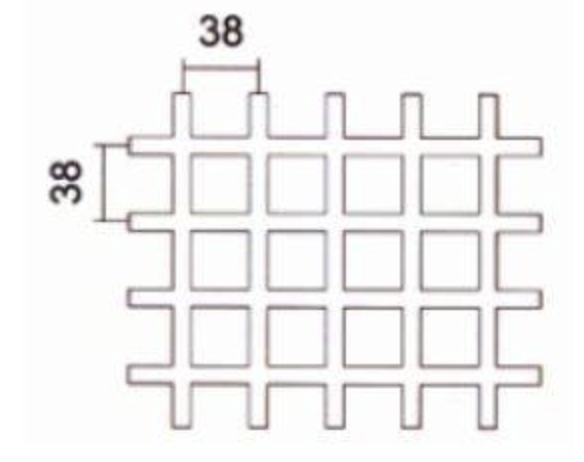

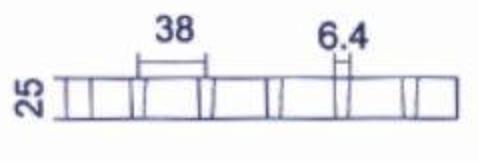

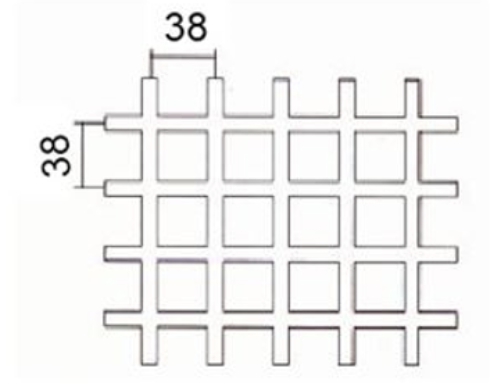

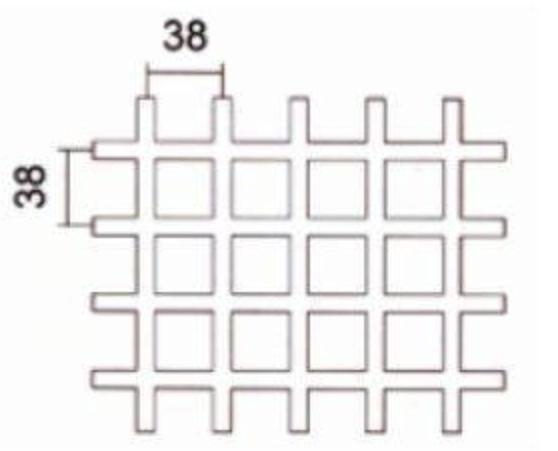

thick 25mm h25 mesh 38x38


Elevation View
25mm thick.38c38mm Square mesh, Bearing bars run both direction.
Bearing bar thickness (Top/Bottom)
6.4/5.0
Bearing bar center
38.1mm
Open Area
68%
Aprrox. Weight
12.30kg/m2

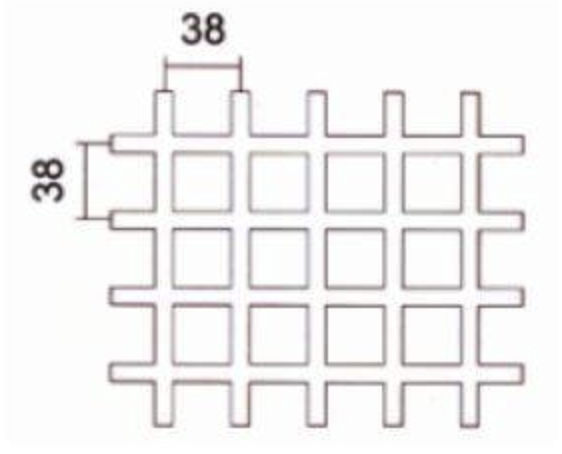

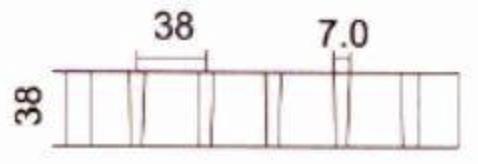

thick 38mm h38 mesh 38x38


Elevation View
38mm thick,38x38mm Square mesh, Bearing bars run both direction.
Bearing bar thickness (Top Bottom) 6.0/5.0
Bearing bar center
38.1mm
Open Area
65%
Aprrox. Weight
19.50kg/m2

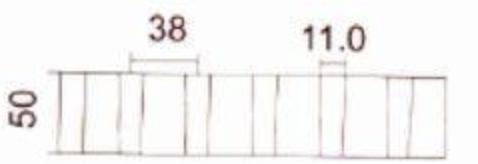

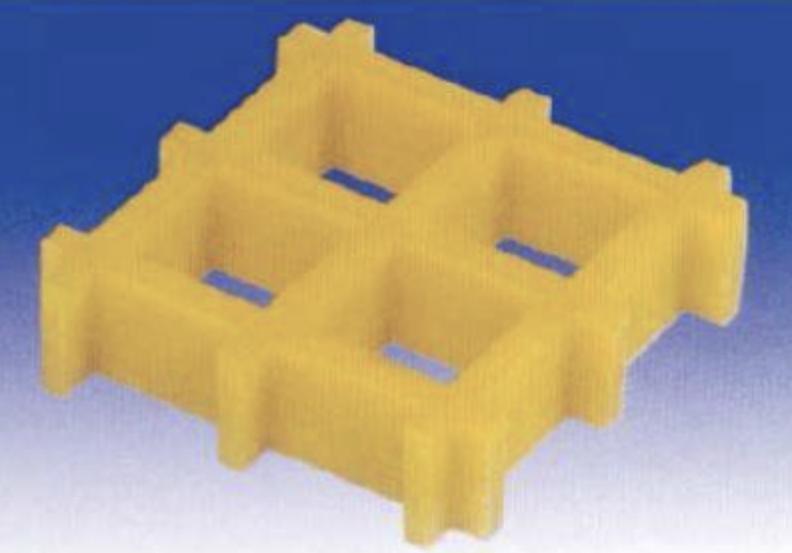

thick 50mm h50 mesh 38x38


Elevation View
50mm thick,38x38mm Square mesh, Heavy Duty Bearing bars run both direction.
Bearing bar thickness (Top/Bottom)
11.0/9.0
Bearing bar center
38.1mm
Open Area
56%
Aprrox. Weight
42.00kg/m2

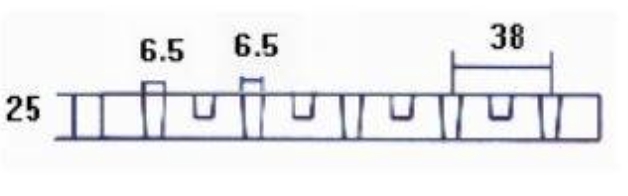

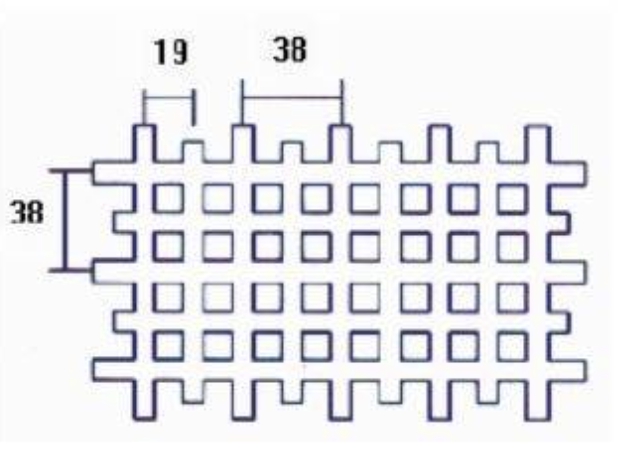

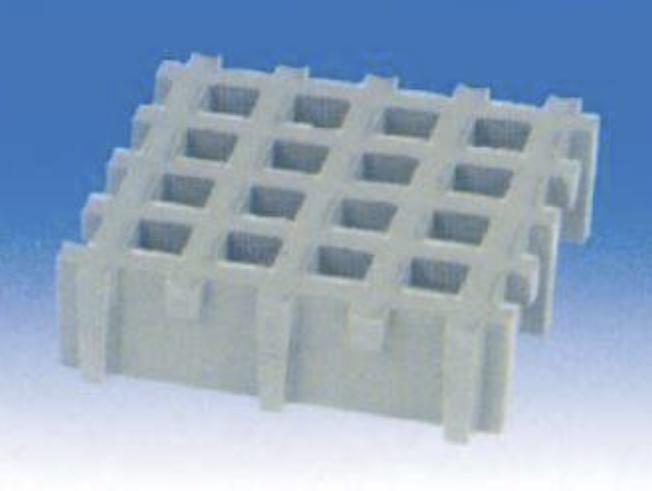

thick 25mm h25 mesh 19x19


Elevation View
25mm thick,19X19mm Mirco mesh, Bearing bars run both direction.
Bearing bar thickness (Top/Bottom)
6.5/5.0
Bearing bar center
38mm
Open Area
40%
Aprror. Weight
16.80kg/m2

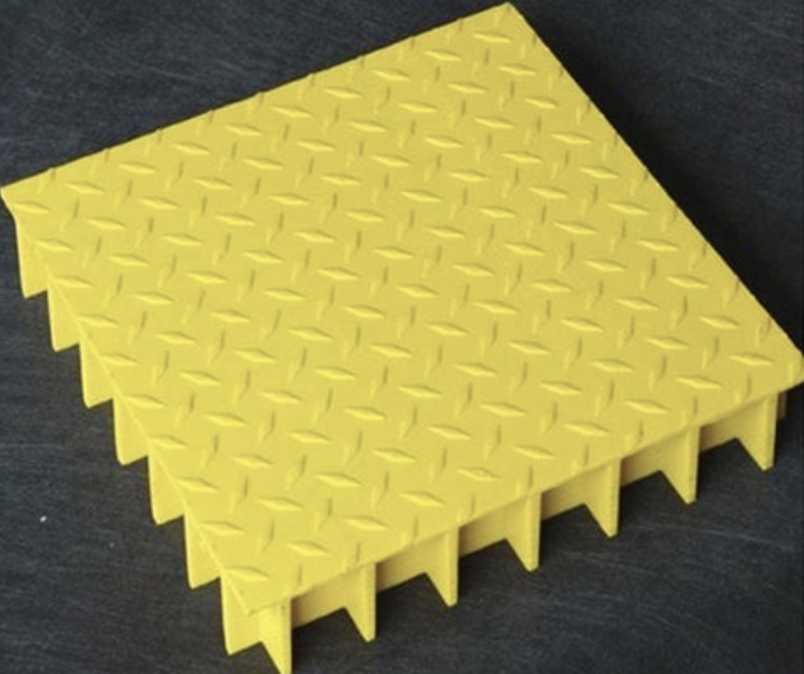

thick 29mm h29 mesh 38x38


Elevation View
Thick 29 mm. H29 29 mm. thick, 38x38 mm. Square mesh, With Top Cover Anti-Slip
Aprrox. Weight 18.00 Kg/m2
FRP (Fiberglass mixed Resin)

Industries: Chemical Plant and Metal Finishing, Construction Engineering, Traffic and Transportation, Petrochemical, Ocean Survey, Water Engineering, Food and Beverage Plants, Textile Printing , Dyeing and Electronic industry

Functions: Anti-slippery floor, Stair Tread, Foot bridge, Operation platform, Trench cover, Off-shore oil rig, Moor shipyard, Shipping deck, Security and Safety fence, Handrail, Ramp ladder, Scaffolding, Railway footpath, Decorative grid

Different Resin for different application

TYPE O (Orthophthalic polyester resin) Moderate corrosion resistance and fire retardant, fame spread rating. Such gratings can be used in the special environments of sea water, weak acid, waste water system. The operation temperature can be - 50 to 60 Celsius.

TYPE I (Isophthalic polyester resin) Industrial grade corrosion resistance and fire retardant, flame spread rating. Such gratings can be used in the special environments of middle concentration inorganic acid, inorganic alkali, etc. The operation temperature can be -50 to 90 Celsius.

TYPE V (Vinyl ester resin) Superior corrosion resistance and fire retardant, flame spread rating. Such gratings can be used in the special environments of corrosion with either acid or alkali or both. The operation temperature can be -50 to 110 Celsius.

TYPE P (Phenolic resin) Low smoke and superior fire resistance. It has a exceedingly good fire resistance, acid resistance and dissolvent resistance. Its oxygen index is up to 50, low smoke, high temperature resistance. The long using temperature could be 180 Celsius.




Fiberglass grating loading data Sheet

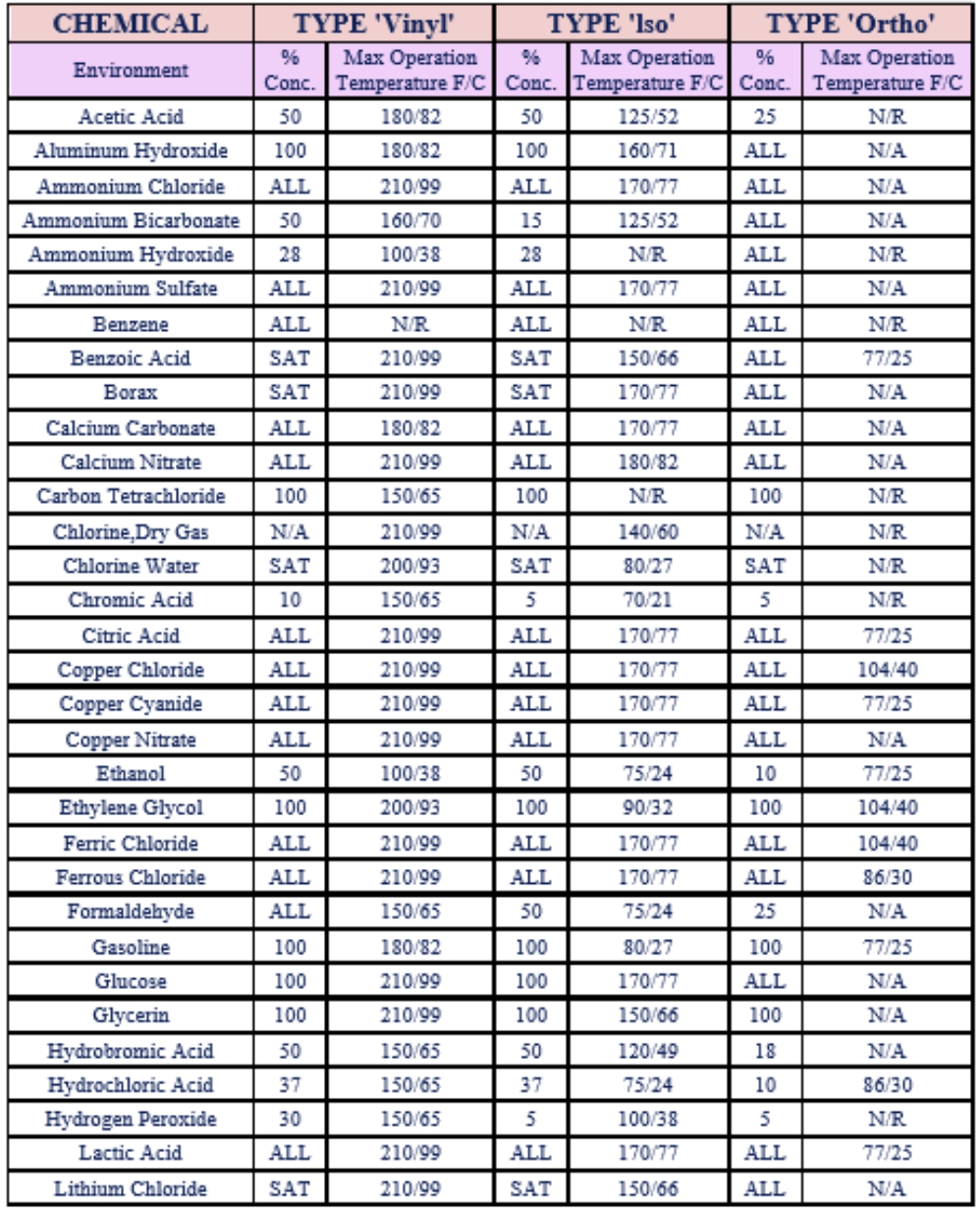

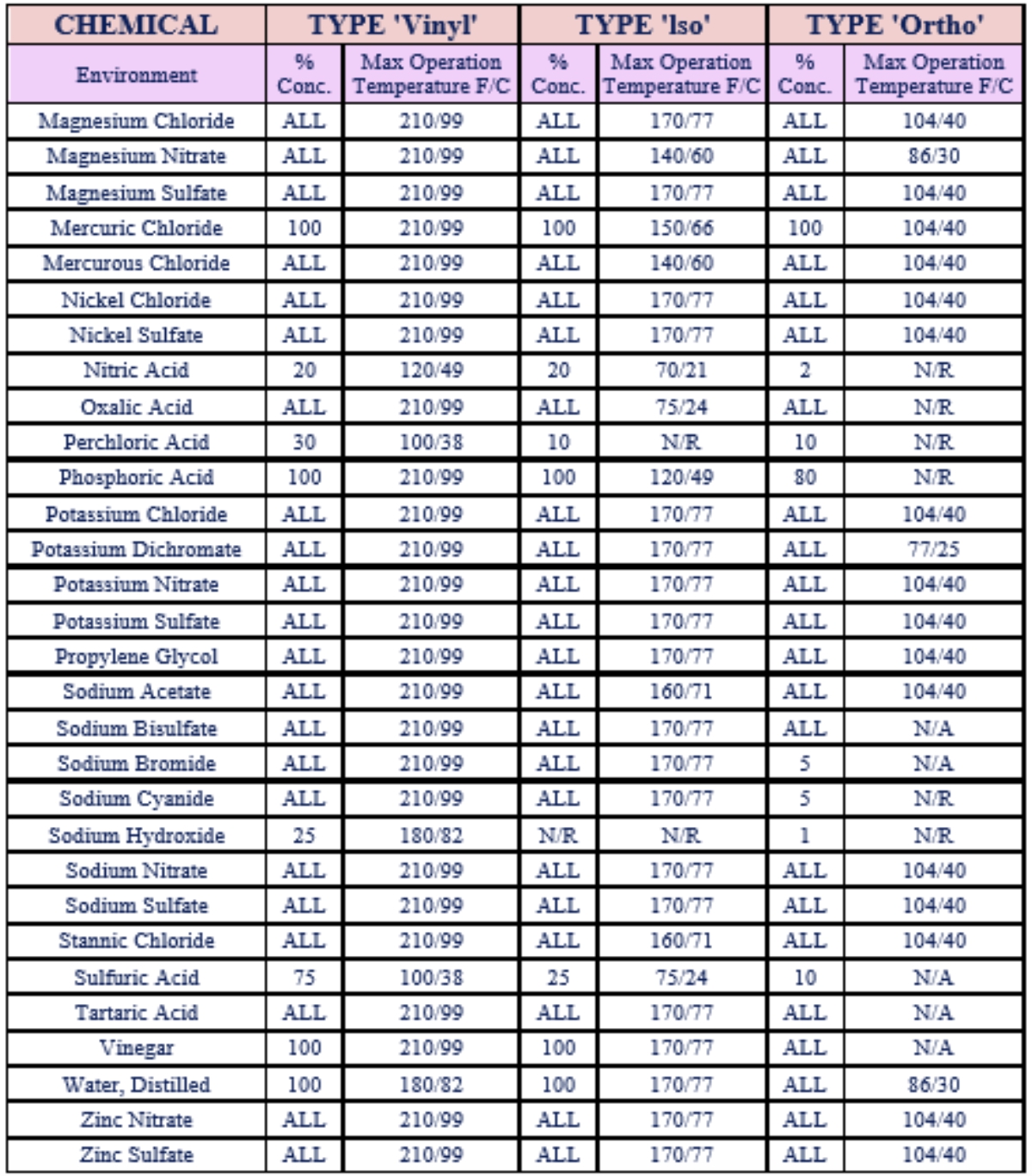

FRP Molded Grating Chemical Resistance Guide
FRP Molded Grating Chemical Resistance Guide

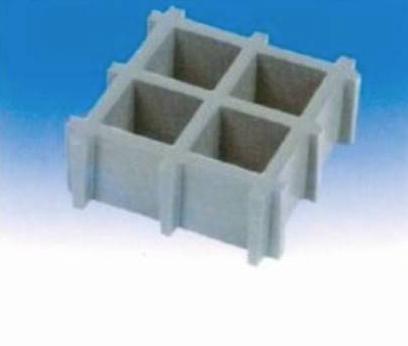

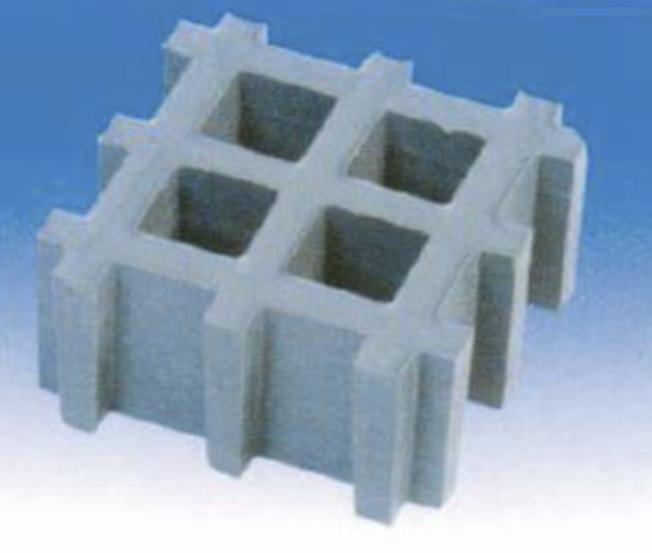

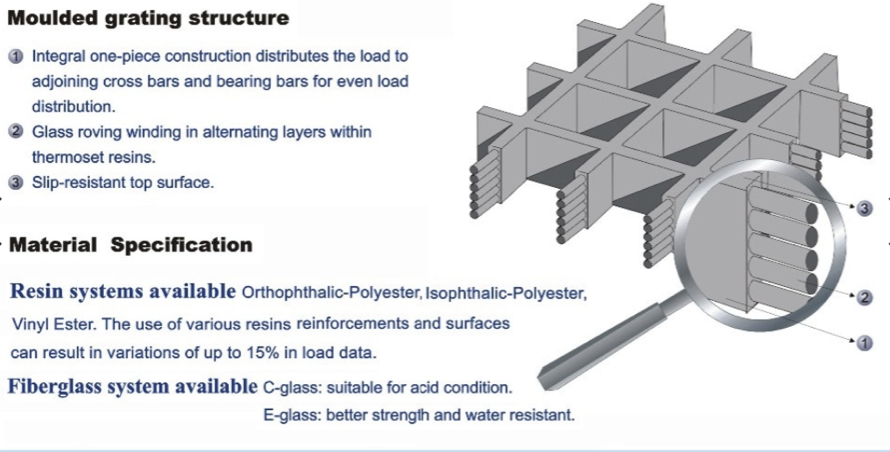

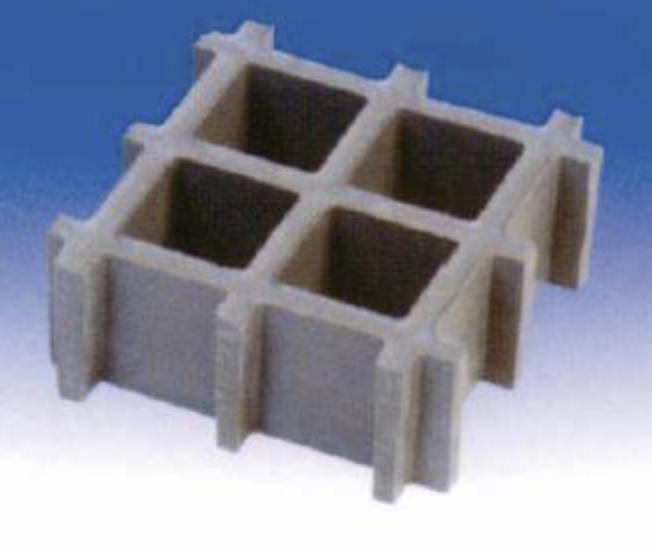

The structure of the FRP grating:

The FRP grating is interwoven by glass fiber and molded by resin casting.

  • 1. The glass fiber interlaced textile and the resin fully saturate, so that the FRP grating is resistant to corrosion to the utmost extent.
  • 2. The overall structure of the FRP grating cover distributes the load evenly, which contributes to the uniform force of the fiberglass grating installation and its supporting structure.
  • 3. The glossy surface of the FRP grating and the italic FRP grating surface make the FRP grating self-cleaning.
  • 4. The concave surface of the surface makes the FRP grating have anti-slip performance, and the anti-slip effect of the sanding surface is better.
โครงสร้างของตะแกรง FRP:

ตะแกรง FRP ถูกสานด้วยใยแก้วและขึ้นรูปด้วยการหล่อเรซิน

  • 1. สิ่งทอที่เชื่อมต่อด้วยใยแก้วและเรซินอิ่มตัวเต็มที่เพื่อให้ตะแกรง FRP ทนต่อการกัดกร่อนในระดับสูงสุด
  • 2. โครงสร้างโดยรวมของฝาครอบตะแกรง FRP กระจายโหลดอย่างเท่าเทียมกันซึ่งก่อให้เกิดแรงสม่ำเสมอของการติดตั้งตะแกรงไฟเบอร์กลาสและโครงสร้างรองรับ
  • 3. พื้นผิวมันวาวของตะแกรง FRP และพื้นผิวตะแกรง FRP ตัวเอียงทำให้ตะแกรง FRP ทำความสะอาดตัวเองได้
  • 4. พื้นผิวเว้าของพื้นผิวทำให้ตะแกรง FRP มีประสิทธิภาพในการป้องกันการลื่นและผลการป้องกันการลื่นของพื้นผิวขัดจะดีกว่า

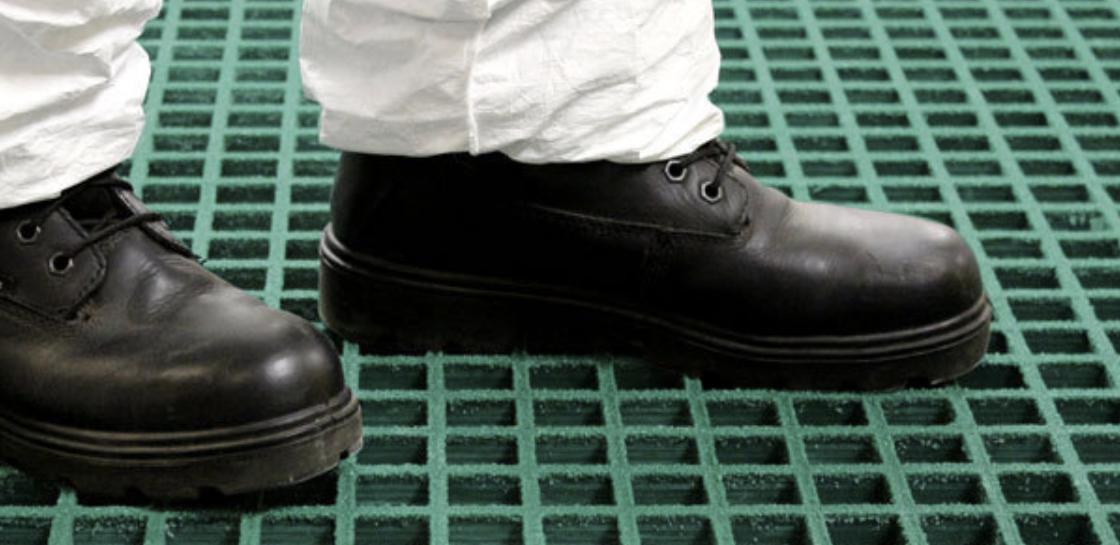

โครงสร้างของตะแกรงระบายน้ำ
FRP grating excellent performance
  • 1. Chemical resistance. Excellent choice of ortho FRP grating, ISO FRP grating, Vinyl ester FRP grating. Mold FRP grating and Pultruded FRP grating with surface felt has excellent corrosion resistance.
  • 2. Lightweight. Pultrusion FRP grating is only about a quarter of the weight of steel, very easy to carry, thus reducing handling costs.
  • 3. High strength. According to the weight ratio of about 35% resin, 65% glass fiber provides a very high strength / weight ratio.
  • 4. Anti-UV Add. Anti-UV agent in the formula and contain polyester surface felt to get the best UV resistance.
  • 5, Flame retardant with a grade 1 level 25 or oxygen index of 26 or more flame retardant effect
  • 6. Other excellent performance impact FRP grating resistance, maintenance-free, easy to process, non-slip safety, insulation and so on.
FRP ตะแกรงประสิทธิภาพที่ยอดเยี่ยม
  • 1. ทนต่อสารเคมี ทางเลือกที่ดีเยี่ยมของตะแกรง ortho FRP, ตะแกรง ISO FRP, ตะแกรงไวนิลเอสเตอร์ FRP ตะแกรง FRP ของแม่พิมพ์และตะแกรง FRP แบบ Pultruded พร้อมผิวสัมผัสมีความต้านทานการกัดกร่อนที่ดีเยี่ยม
  • 2, น้ำหนักเบา ตะแกรง Pultrusion FRP มีน้ำหนักเพียงประมาณหนึ่งในสี่ของน้ำหนักเหล็ก ง่ายต่อการพกพาจึงช่วยลดต้นทุนการจัดการ
  • 3. มีความแข็งแรงสูง ตามอัตราส่วนน้ำหนักของเรซินประมาณ 35% ใยแก้ว 65% ให้อัตราส่วนความแข็งแรง / น้ำหนักที่สูงมาก
  • 4 เพิ่ม Anti-UV สารป้องกันรังสียูวีในสูตรและมีพื้นผิวโพลีเอสเตอร์ ทนต่อรังสียูวีได้ดีที่สุด
  • 5. สารหน่วงไฟที่มีระดับ 1 ระดับ 25 หรือดัชนีออกซิเจน 26 หรือมากกว่าผลของสารหน่วงไฟ
  • 6. ผลกระทบต่อประสิทธิภาพที่ยอดเยี่ยมอื่น ๆ ความต้านทานต่อตะแกรง FRP ไม่ต้องบำรุงรักษา ง่ายต่อการประมวลผลความปลอดภัย กันลื่น ฉนวนและอื่น ๆ

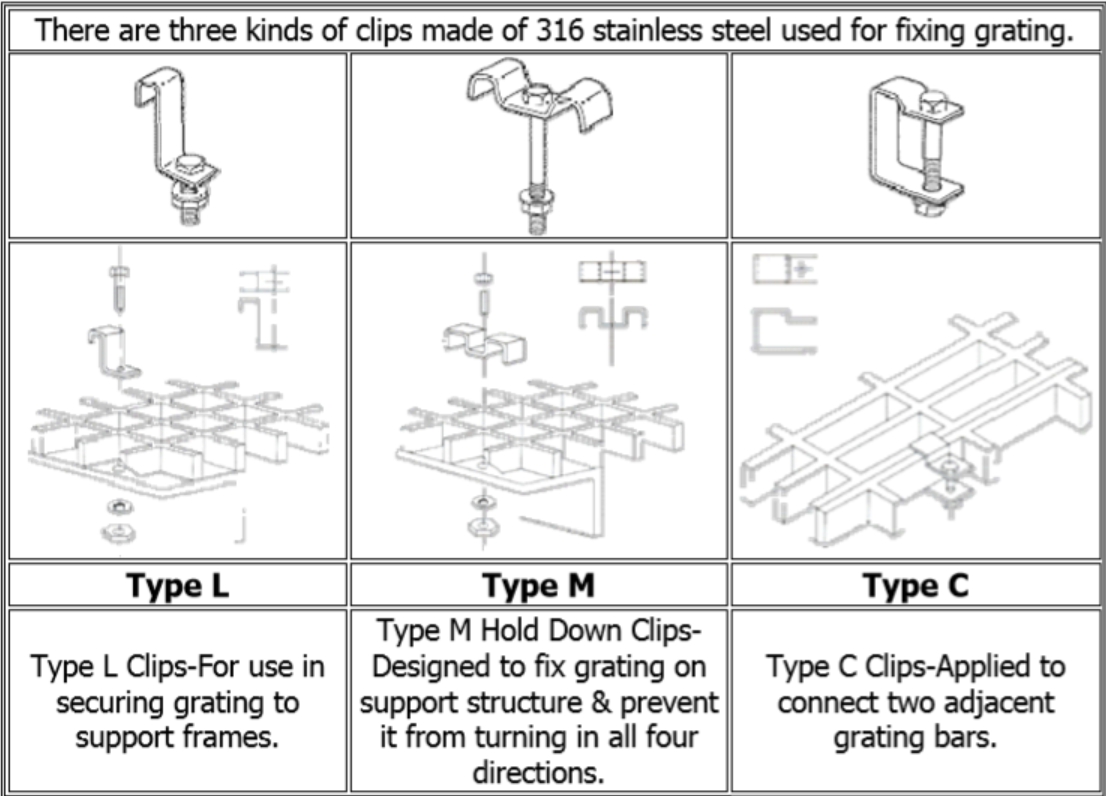

FRP Molded Grating Installation Accessories
ตะแกรงไฟเบอร์

Installation recommendation-whenever possible provided for a minimum of 1.5" (40mm) bearing support at all grating support points. Hold down clips should be used at the rate of one clip for every 6 square feet (0.56square meters) of grating minimum, or at least 4 clips for any square or rectangular piece, or at least 3 for a triangular piece. We can provide many types of fixing dlips, the following is our normal type clips for molded grating, and for special one please consults our sales department.

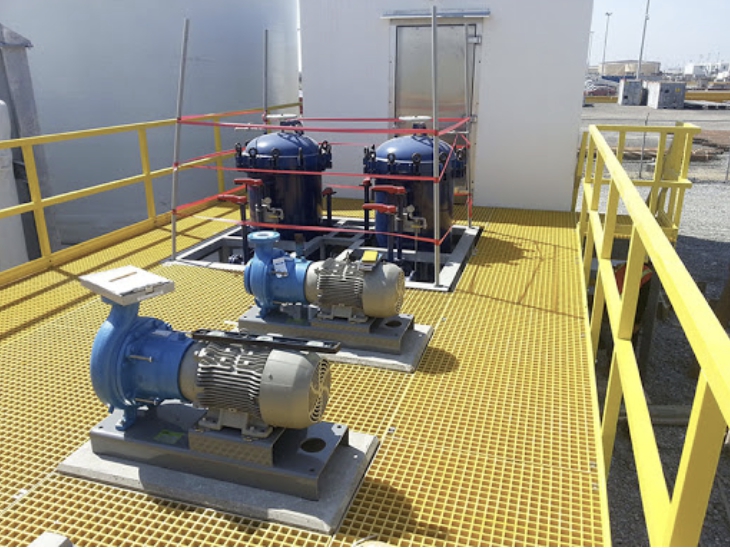

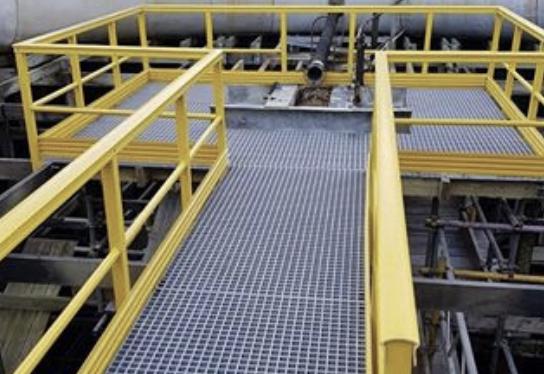

การประยุกต์ใช้ตะแกรง FRP:

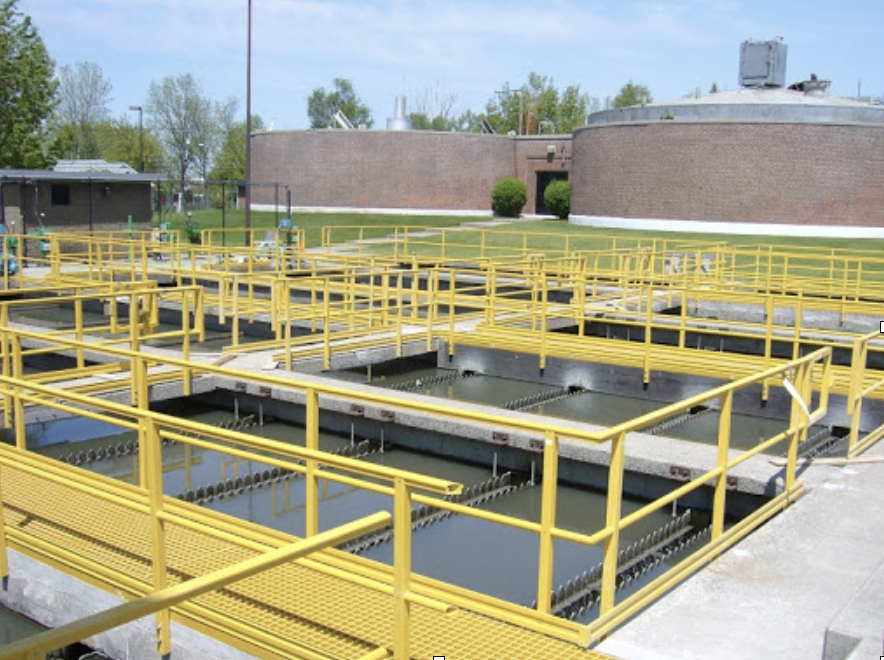

  • 1. การบำบัดน้ำด้วยตะแกรง FRP: ทางเดินยกเครื่อง, ฝาปิดรางน้ำพร้อมตะแกรง FRP แบบขึ้นรูป, ภาชนะขนาดใหญ่, , ที่แขวนถังบำบัดน้ำชีวเคมี, หน้าต่างระบายอากาศ, บันได, คอนโซลหอระบายความร้อน
  • 2. โรงงานเคมีที่มีตะแกรง FRP: แพบันได, แพลตฟอร์มปฏิบัติการ, รั้ว, ชั้นสอง, ฝาปิดร่อง, ตะแกรง
  • 3. อุตสาหกรรมปิโตรเลียมที่มีตะแกรง FRP: แท่นขุดเจาะน้ำมันนอกชายฝั่ง
  • 4. โรงงานสิ่งทอที่มีตะแกรง FRP: เปลี่ยนตะแกรงโลหะแท่นไม้และปูพื้นซีเมนต์ถังฟอกและย้อมสีพื้นใกล้วาล์ว ฯลฯ
  • 5. โรงไฟฟ้าที่มีตะแกรง FRP: ท่อระบายน้ำเคมี, สระน้ำเสีย ฯลฯ
  • 6. การเคลือบผิวโลหะด้วยตะแกรง FRP: น้ำยาดองรอบเครื่องเพื่อเปลี่ยนพื้นไม้รอบ ๆ ภาชนะที่มีฤทธิ์กัดกร่อนสูงทางเดินสายชุบพื้นสองชั้น
  • 7. โรงงานแปรรูปอาหารทางทะเลพร้อมตะแกรง FRP: สภาพแวดล้อมที่รุนแรงเช่นพื้นผิวลื่นบนเรือ

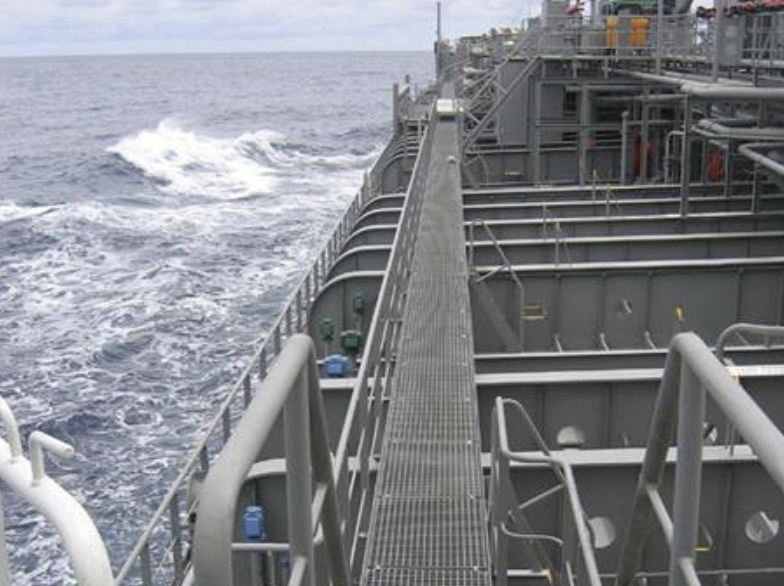

  • 8. อุตสาหกรรมการขนส่งที่มีตะแกรง FRP: ชานชาลา, ดาดฟ้าเรือ, ทางเดิน, เรือกวาดทุ่นระเบิดทางทหาร, บันไดกระดานหก
  • 9. อุตสาหกรรมเครื่องดื่มที่มีตะแกรง FRP: กระดานหกบันไดเปลี่ยนสแตนเลสราคาแพงพื้นรับน้ำหนัก
  • 10. โรงงานผลิตเยื่อและแปรรูปด้วยตะแกรง FRP: บันไดและแผ่นพื้นทางเดินบนพื้นสถานที่ที่มีความชื้นสูง
  • 11. อุตสาหกรรมอิเล็กทรอนิกส์ที่มีตะแกรง FRP: ฝาปิดร่อง, การประชุมเชิงปฏิบัติการการดอง, ป้องกันไฟฟ้าสถิตย์ (ตะแกรงป้องกันไฟฟ้าสถิตย์) และการประชุมเชิงปฏิบัติการด้านความสะอาดสูง
  • 12. โรงงานแปรรูปเนื้อสัตว์พร้อมตะแกรง FRP: ง่ายต่อการกัดกร่อนพื้นดินบันไดโต๊ะทำงานพื้นลื่นและกระดานหกบันได
  • 13. ห้องล้างรถ / ร้านเสริมสวยพร้อมตะแกรงไฟเบอร์กลาส: ห้องล้างรถที่จอดรถฝาปิดร่องพื้นล้างรถ
  • 14. อื่น ๆ ที่มีตะแกรง FRP: ชั้นวางที่ทนต่อการกัดกร่อนของประดับตกแต่งน้ำพุสี่เหลี่ยมนั่งร้านสิ่งอำนวยความสะดวกในอาคารโยธารั้วเพาะเลี้ยงสัตว์น้ำเป็นต้น

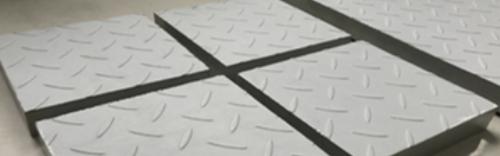

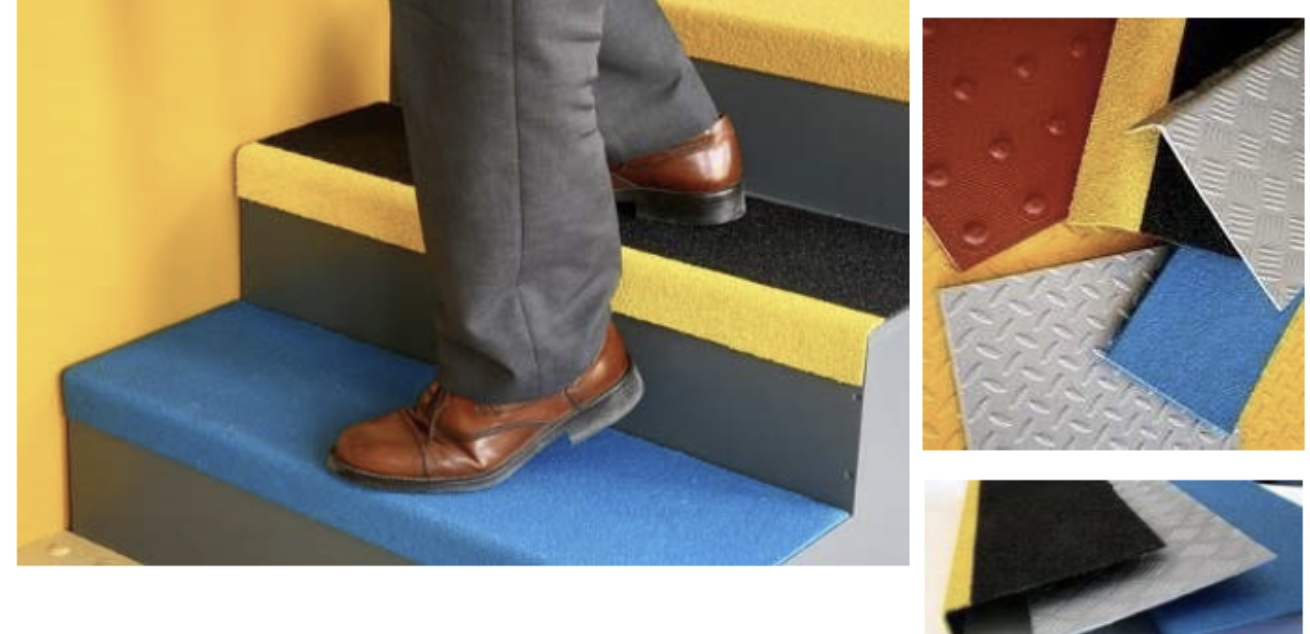

FRP Stair Tread

FRP Stair tread provides a variety of slip resistant offerings for maintenance or new construction of stairways. Industrial stair treads panels are available in the same high performance resin formulations as Stair Tread Covers are a convenient way to provide solid, slip resistant footing for existing wood, concrete, or metal steps. Our new covered stair treads provide an entire low maintenance tread specially suited for residential and commercial applications.
